海事VHF搜救网/海事VHF执法网建设方案

发布时间:2017-08-21作者:来源:浏览次数:2357

根据日常通信频道使用需求,在每个基站设置1套甚高频模拟基地台,1套甚高频数字中转台。


模拟基地台作为搜救信号的覆盖源,实现水域内的模拟船台呼叫通信;数字中转台作为执法信号的覆盖源,实现水域及沿岸的执法数字手台进行呼叫通信。


2套设备在建设层面可部署于同一基站站址内,做到共址共站建设,可以共享站址的铁塔、电源,节省建设投资,建设如下图3所示

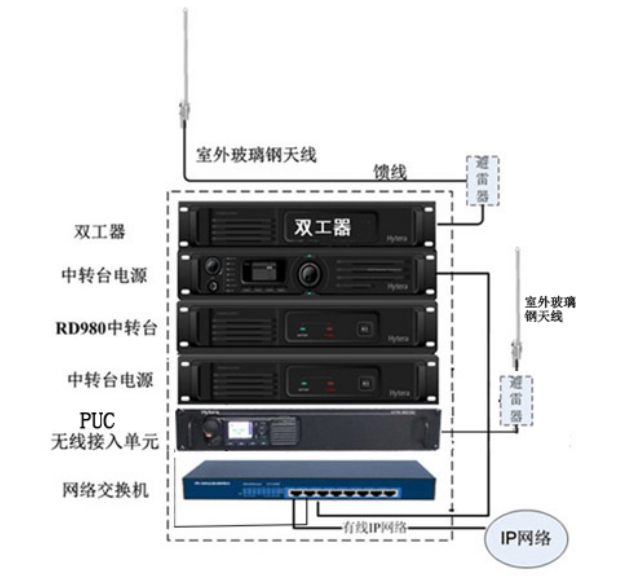

模拟/数字基站共站址建设部署

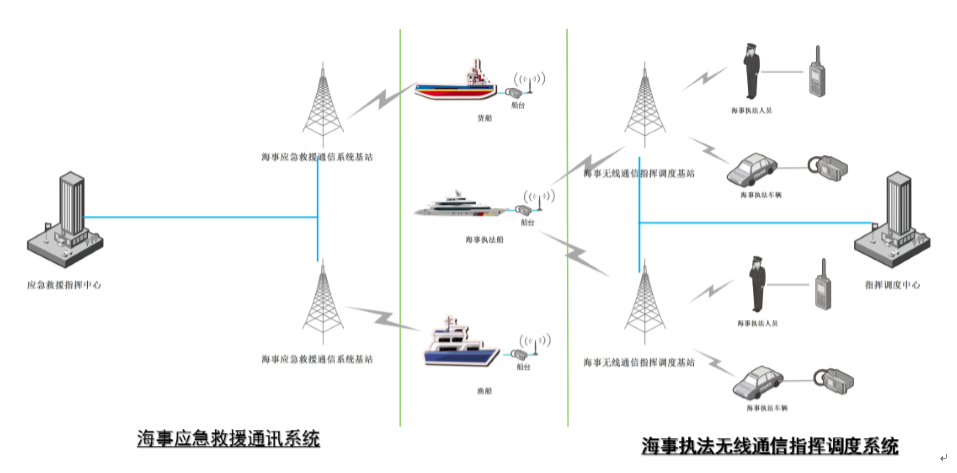

单基站系统工作示意图


一 无线对讲搜救网建设

目前XX省水域内船舶采用VHF海事频率进行通信,为保证系统的兼容性,所以采用模拟基地台对航段水域进行覆盖,实现船台与海事部门的呼叫连通,设计架构如图4所示:

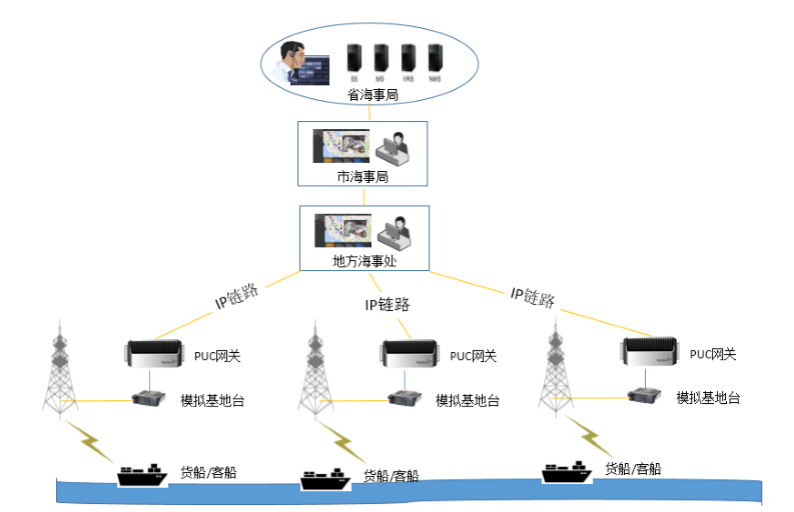

图4模拟搜救网部署架构


水域沿线模拟基地台通过频点规划采用甚高频VHF模拟信号覆盖所在水域,水域内船舶可通过对应海事频道接入该区域的对应基站进行语音呼叫。


在模拟基地台接入PUC网关,通过IP有线链路连至海事内部通信网络,将该中转台下的语音呼叫传输至地方海事处-市海事局-省海事局,将省内所有模拟基站进行语音汇聚。


各级指挥中心可呼叫到辖区河段内任意船只,辖区内的船只也可呼叫指挥中心,方便快捷,一呼百应,此信道用语日常守候信道,随时接收来自水上的救援信息,通过分级调度实现日常的搜救保障工作。


地方海事处可以根据不同基站下的网关上传的语音数据判定当前呼叫船只所在基站,锁定搜救范围,及时呼叫该河段的工作人员进行搜救工作。


二 无线对讲执法网建设

采用数字对讲技术建设海事执法网,海事局内部的执法船以及执法人员采用数字系统中的二个分组通道,其中一个时隙(频道)采用全省IP联网的方式,实现全省统一指挥调度通信。另外一个时隙(频道)为各个地级市(或海事处)内部的执法频道,整套系统既兼顾全省的统一指挥调度的需求,也满足各地级市(海事处)日常执法的通讯需求。且海事局执法船只的呼叫不受其他呼叫干扰,具有呼叫独立性,还可以与交通局的其它部门的互联互通,整体架构如图5所示:

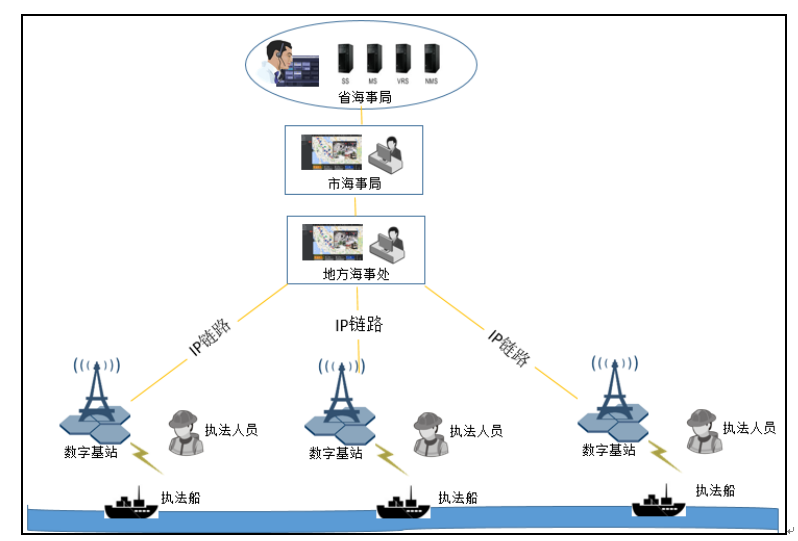

图5数字执法网部署架构


水域沿线数字基站通过频点规划,采用甚高频VHF数字信号覆盖所在水域,水域内执法船舶、陆地执法人员可通过对应数字频道接入该区域的对应基站进行语音呼叫。


所有的数字基站通过IP链路方式进行互联,执法人员日常值守于本地频道,进行本河段区域内的执法通信,所有基站下的本地频段互不干扰;当需要与其他河段基站联动执法时,可调整至互联频道,实现异地语音呼叫。


执法船进行河段沿线巡检时,可以开启漫游功能,在多个基站间无缝切换,保证与地方海事处以及沿线执法人员的语音通信。


各级指挥中心可呼叫到辖区河段内任意执法船以及执法队员,辖区内的船只也可呼叫指挥中心,方便快捷,一呼百应,通过分级调度实现日常的执法工作。

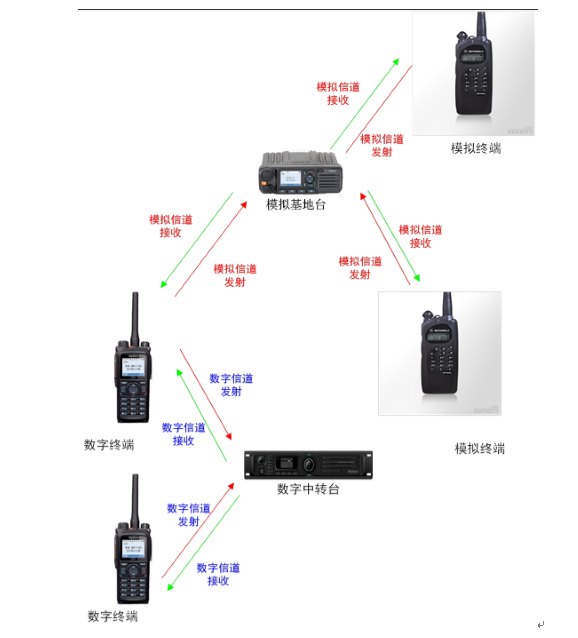

为了保证执法网与搜救网的语音互通,可将数字执法船台与手台置于频道扫描模式,可同时接收来自与搜救网的模拟信号与执法网的数字信号,并及时对不同呼叫进行监听以及迅速回复响应,扫描兼容工作过程如图6所示:


A.模拟呼叫数字时:

本河段区域内模拟终端直接按下PTT键,经过模拟中转台的下发,本区域内所有数字执法终端都会检测到有模拟信号的呼入,立刻会自动跳转到相应的模拟信道和其进行通话。


B.数字呼叫模拟时:

数字执法终端平时工作在数字信道,开启自动扫描的功能,当有模拟呼入时,可以及时跳转信道;当数字执法终端想主动呼叫模拟终端时,可以通过旋转信道,实现对模拟对讲机的呼叫。




三 可视化语音调度

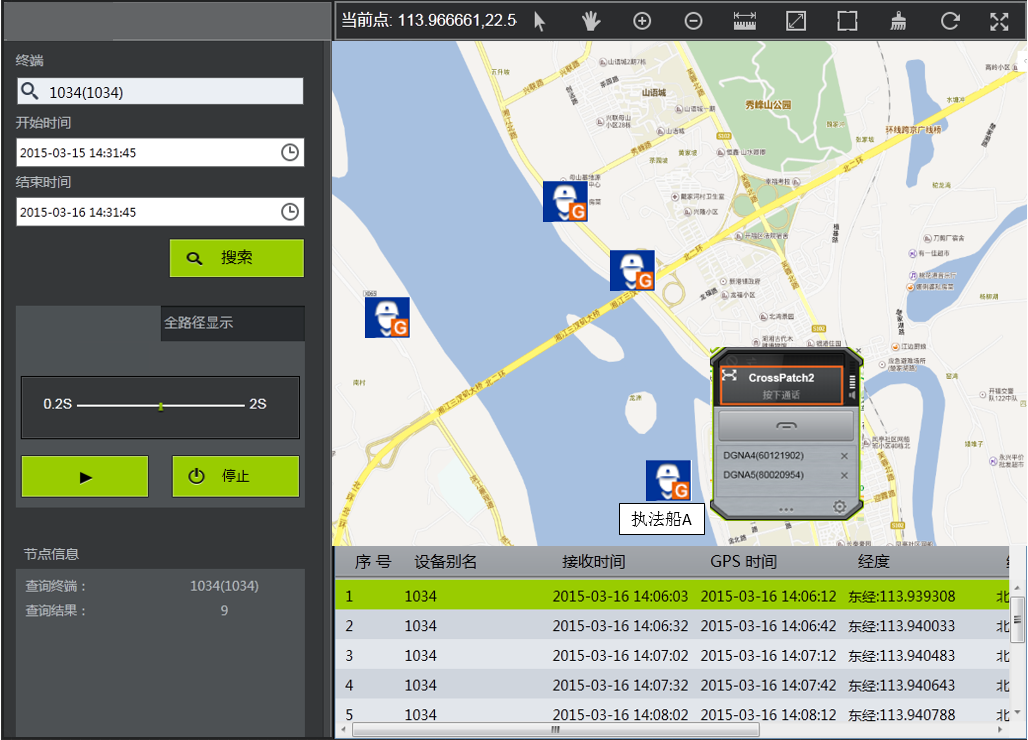

地方海事处以及省市级海事局可以根据数字船台以及数字手台的GPS定位信息,在综合调度平台上实时观察人员与执法船的位置,及时对其发起语音呼叫,提升执法通信效率。



可视化语音调度
